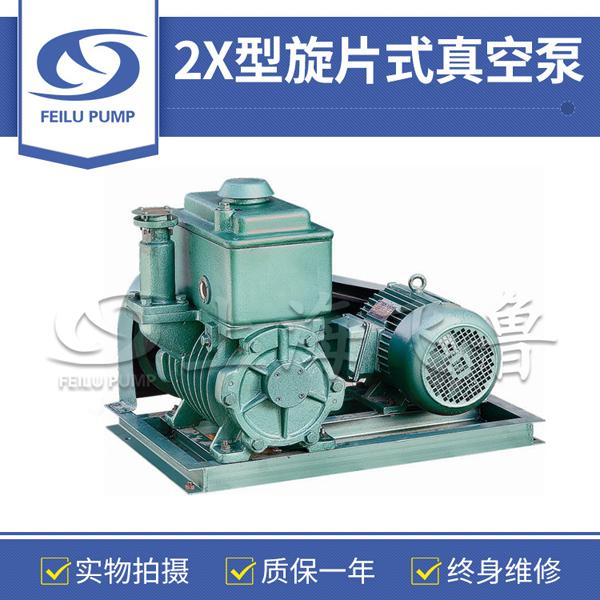

1、2X型旋片式真空泵是用以抽除特定密封容器內的氣體，使該容器獲得一定真空的基本設備，由于現代科學技術的高度發展，真空泵的應用遍及各個科學領域和各種企業事業單位，可供冶金、化工、輕工、石油、醫療、制藥、印染、電器、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業作科研和生產與教學之用。

2、由于2X型旋片式真空泵是用黑色金屬制造，而且比較精密，整個泵的工作都是聯系在一起的，所以2X型旋片式真空泵不適用于抽除含氧過高的、有毒的、有爆炸性的浸蝕黑色金屬的和對真空油起化學作用的各種氣體，也不可做為壓縮機和輸送泵使用。如有氣鎮裝置的泵，可抽除一定地的可凝汽體。

3、2X型旋片式真空泵可以用來直接獲得真空度在10~3托以下的真空作業，以及配合其它真空作業之用。

4、2X型旋片式真空泵一般在不低于5℃的室溫及不高于90%的相對溫度的環境內使用。

2X型旋片式真空泵的性能參數表：

參數/型號		2X-4A	2X-8A	2X-15A	2X-30A	2X-70A	2X-100A
抽氣速率(L/s)		4	8	15	30	70	100
極z限壓力（Pa）	分壓力	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2	≤6×10-2
極z限壓力（Pa）	全壓力	≤1	≤1	≤1	≤1	≤1	≤1
電動機功率（kw）		0.55	1.1	2.2	3	5.5	7.5
轉速（r/min)		450	320	320	450	420	360
溫度（℃）		≤40℃
噪音（dBA）		≤75	≤78	≤80	≤82	≤86	≤90
進氣口徑（mm）		25	40	40	65	80	90
用油量（L）		1	1.5	2	3	4.2	5
外形尺寸（mm)		540×335×380	790×430×540	790×530×540	780×500×560	910×650×700	113×740×690
適用電磁壓差閥		DDC-JQ25	DDC-JQ40	DDC-JQ40	DDC-JQ65	DDC-JQ80	DDC-JQ100
冷卻水量（L/mm）		―	―	―	71	72	72
毛重/凈重（Kg）		55/50	158/148	202/190	230/216	338/320	400/370

注：（1）真空度是指被抽容器內剩余氣體壓強，以分壓強為我廠出廠標準，總壓強為輔助標準，熱偶計測的是各種蒸汽和永久氣體的總壓強，而麥氏表只能測出永久氣體占的分壓強，故二表的數值有一定的差異。

（2）抽氣速率是根據幾何尺寸算出的在大氣壓強時,實際抽速與幾何抽速基本相符合,在各種不同的壓強時,抽速有一定下降。

（3）溫升是指泵溫穩定后，在排氣閥門處的油的溫度與室溫之差。

（4）2X型旋片式真空泵型號表示方法：如2X-4，2代表雙級泵，X代表旋片式真空泵，一橫線后面的數字4代表每秒鐘的抽速。

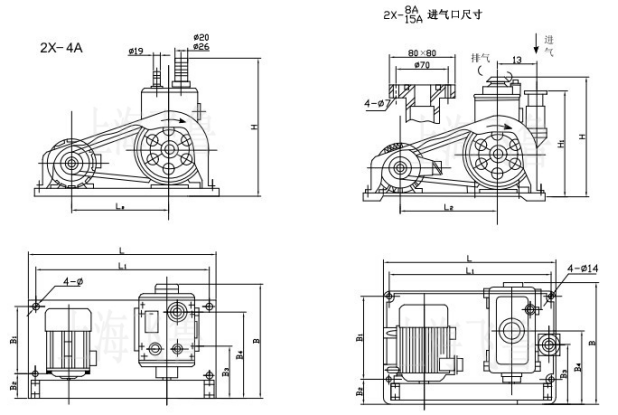

2X型旋片式真空泵安裝尺寸：

型號/外形尺寸	L	L1	L2	B	B1	B2	B3	B4	H	H1
2X-4A	560	532	297	342	198	77.5	160	260	392	/
2X-8A	792	736	407	431	270	104	215	274	540	492
2X-15A	792	736	407	531	364	110	261	324	540	492

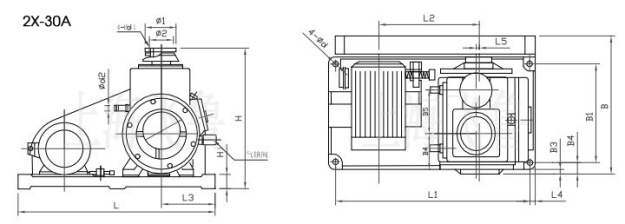

型號/外形尺寸	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	B4	B5	H	H1	Φd	Φd1	Φd2	Φ1	Φ2
2X-30A	780	730	375	225	25	10	8	498	340	25	18	128	155	557	55	16	9	12.5	125	105

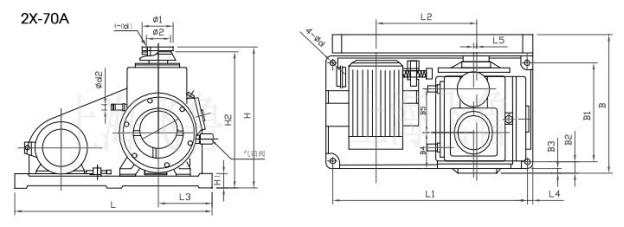

型號/外形尺寸	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	B4	B5	H	H1	H2	Φd	Φd1	Φd2	Φ1	Φ2
2X-70A	904	835	445	286	30	15	10	680	460	35	25	175	225	690	70	715	20	11	12.5	150	125

2X型旋片式真空泵的使用注意事項：

1、旋片真空泵運轉注意事項：

（1）斷續起動1—2次，觀察在運轉中有無異常聲響及特殊的震動，無問題方可邊續運轉。

（2）注意油面應在視鏡的兩條油標線之間，油量多了會引起起動困難、返油、噴油等不良現象，少了則影響真空度。油量不足時應通過加油孔加油。注意久停的泵油面要下降，將泵連續運轉幾轉后，油面才會上升。

（3）打開冷卻水

（4）打開泵進氣嘴上的閥門，打開的大小視具體情況而定。

2、對初次安裝好的旋片真空泵，應先做一次試車運轉，此時泵應無安裝不當的振動及無特殊沖擊聲響，電機不應超負荷，油溫和極限真空度應符合技術規格。

3、停旋片真空泵時應先關斷進氣嘴上的閥門，裝有放氣閥者對泵放氣，再截斷電源，再停水源。

4、旋片真空泵使用中注意事項：

（1）經常注意油位。

（2）泵起動后再緩慢打開閥門。

（3）經常注意泵運轉是否正常，有無特殊聲響，電機是否超負荷運轉。

（4）注意冷卻水是否中斷。

（5）注意泵溫升不超過40℃

（6）如停車后旋片式真空泵溫要下降到5℃以下時，泵內冷水必須除凈。

2X型旋片式真空泵的維護與保養：

1、旋片真空泵在工作中除了注意以上事項外，尚須注意下列事項：

（1）旋片真空泵須經常保持清潔，泵上不得放置其他物件。

（2）注意皮帶松緊是否適當，第半年年調整一次。

（3）管道接頭是否漏氣，及時杜絕。

2、旋片真空泵連續工作三月至半年之后，就應換油一次，在濕度較大的地區，在潮濕季節工作的泵，或被抽氣體污染很大的，應根據具體情況酌情縮短換油時間。

換油事項如下：

（1）將旋片真空泵拆除真空系統，把底盤電機一端墊高些，打開放油塞放油，轉動真空泵、捂住排氣口，使腔內污油全部從放油口放出，再從進氣口處加入新油100—500ml持續轉動5—10轉以上對，內部進行清洗，照此操作3—5次，特污油放清后，再裝上放油塞，將泵放平，從進氣口及加油孔分別加入新油，換油即告完畢。

（2）換油時不宜長久開動電機，以免使排氣閥片跳動過于劇烈和疲勞。

（3）嚴禁用煤油、汽油、酒精等對泵作非拆卸的清洗。

注：旋片式真空泵換油最好的油溫升高后進行。 3、如停旋片真空泵時間較長，應取下排氣罩放上排氣塞，封閉進氣口，放凈積水。

使用2X旋片式真空泵的警告及注意事項：

1、該泵僅用來抽氣體，不能用來抽除含易爆、易燃、有毒、對真空油起化學反應的及有腐蝕性的氣體。盡管能用來抽經常存在于大氣中的少量顆粒，但不能用來抽加工物體、化學物、冷凝物、粉末或其他顆粒。它們會損壞設備，降低性能，縮短使用壽命。

2、使用前必須按照電力部門要求操作，首先點動電機，檢查旋向符合要求后，方可投入正常連續運轉。泵不允許反向運轉，以免損壞泵以及系統。

3、請勿放在雨淋、蒸汽或濕度過重的地方，否則會導致電擊，短路和整個系統的損壞。

4，檢查加油和修理泵之前，一定要先斷開電路。

5、無論何時更換電線都要使用合格的電纜。

6、用適當的電路熔斷器防護短路。

7、請勿把手指或外物伸入運動部件的旋轉范圍內，以免產生嚴重的人身危害或者使泵以及其他部件收到損壞。

8、為確保安全，使用高級汽油對泵內部及零件清洗時，應杜絕明火。
